Blackline HLF020 BMW E46 Differentialsperre 168L – E81, E82, E87, E90

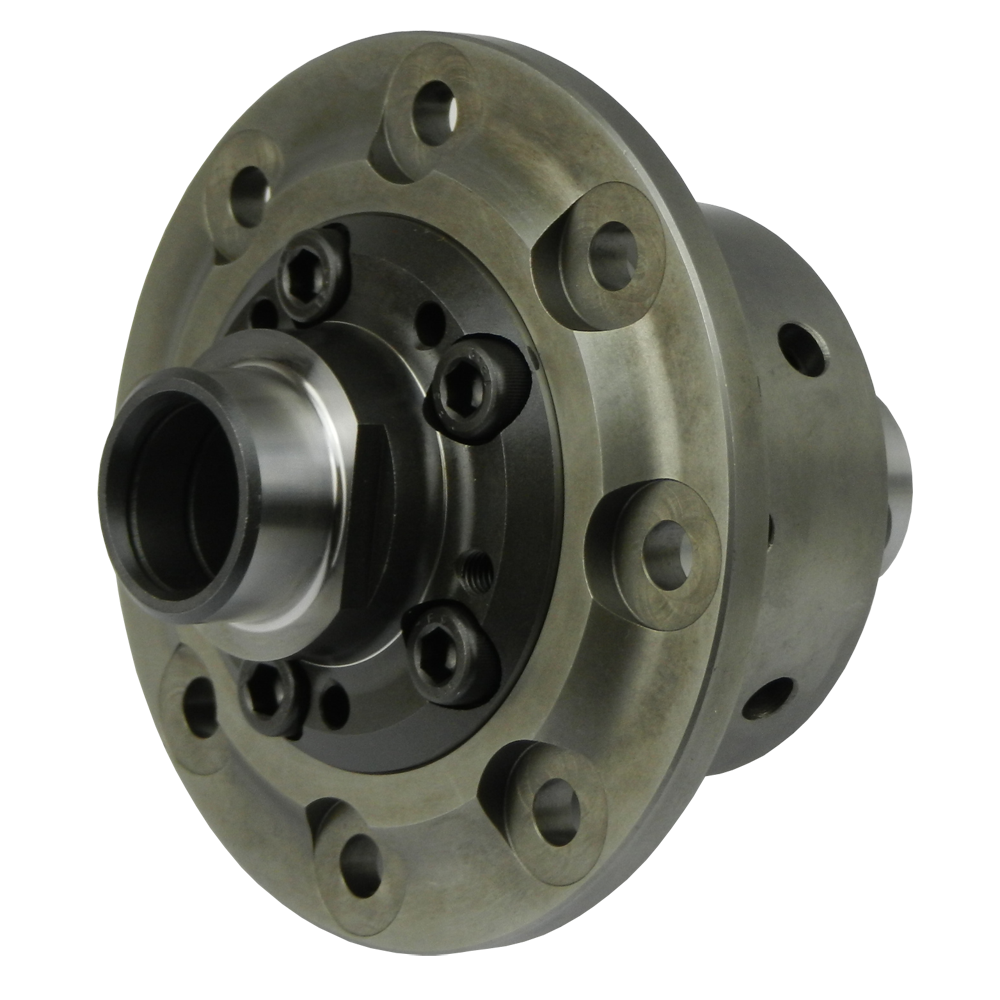

Blackline HLF020 Helical Sperrdifferential für BMW 168L

Das Blackline HLF020 ist ein drehmomentverteilendes Helical-Gear-Sperrdifferential (Limited Slip Differential / LSD) für verschiedene BMW Modelle mit 168L-Differential.

Es ersetzt das serienmäßige offene Differential und verbessert die Übertragung der Motorleistung auf die angetriebenen Hinterräder. Besonders beim Beschleunigen und Herausbeschleunigen aus Kurven kann vorhandene Traktion dadurch effektiver genutzt werden.

Das HLF020 wird unter anderem bei verschiedenen BMW E46, E81, E82, E87 und E90 Modellen mit passender 168L-Differentialausführung eingesetzt.

FUNKTIONSWEISE

Das Blackline HLF020 arbeitet mit schrägverzahnten Zahnrädern (Helical Gears) und benötigt keine Kupplungs- oder Reiblamellen.

Bei unterschiedlichen Traktionsverhältnissen kann das Differential mehr Drehmoment an das Hinterrad mit der besseren Traktion übertragen. Dadurch wird die Neigung zum einseitigen Durchdrehen eines Antriebsrades reduziert.

Das System arbeitet progressiv und abhängig von Last und vorhandener Traktion. Bei geringer Belastung bleibt der für Kurven erforderliche Drehzahlausgleich zwischen den Hinterrädern erhalten.

5:1 TORQUE BIAS RATIO

Das Blackline HLF020 besitzt ein Torque-Bias-Verhältnis von 5:1.

Damit kann bei unterschiedlichen Gripverhältnissen deutlich mehr Drehmoment an das Rad mit der besseren Traktion übertragen werden. Wie bei Helical-Sperrdifferentialen üblich, muss am stärker entlasteten Rad noch ein gewisses Gegenmoment vorhanden sein.

VORTEILE

• bessere Traktion beim Beschleunigen
• verbesserte Kraftübertragung beim Herausbeschleunigen aus Kurven
• reduzierte Neigung zum Durchdrehen eines einzelnen Hinterrades
• progressive und gut kontrollierbare Sperrwirkung
• keine Kupplungs- oder Reiblamellen
• geringer Wartungsbedarf
• schnelle Reaktion auf unterschiedliche Traktionsverhältnisse
• geräuscharmer Betrieb
• geeignet für sportlichen Straßeneinsatz, Trackday und Motorsport
• direkter Ersatz für das serienmäßige offene Differential

KONSTRUKTION

Zahnräder und Differentialgehäuse des Blackline HLF020 werden aus hochfestem 8620 legiertem Stahl gefertigt.

Das Parallelachsen-Helical-System ist auf eine gleichmäßige und progressive Drehmomentverteilung ausgelegt und kommt ohne klassische Verschleißlamellen aus.

TECHNISCHE DATEN

Hersteller: Blackline
Artikelnummer: HLF020
Differentialausführung: BMW 168L
Bauart: Helical Gear Limited Slip Differential / LSD
Torque Bias Ratio: 5:1

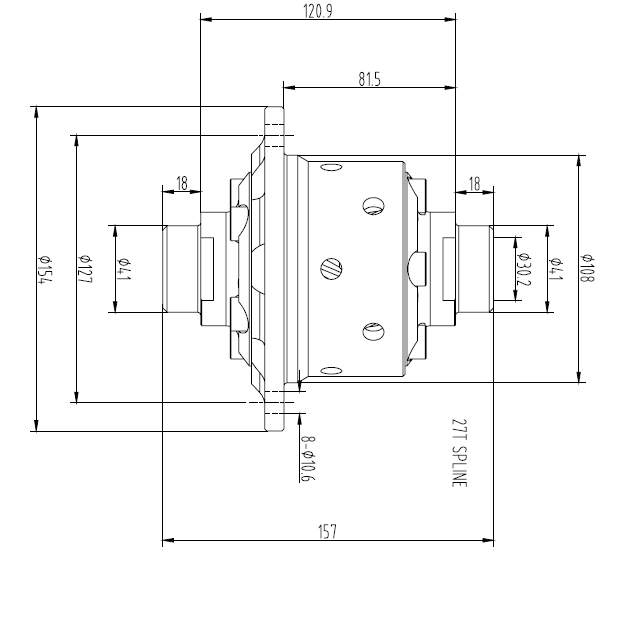

Antriebswellen-Verzahnung: 27 Zähne (27T Spline)
Befestigungsbohrungen: 8 × Ø 10,6 mm
Gesamtbreite laut Zeichnung: 157 mm
Weitere axiale Maße: 120,9 mm / 81,5 mm
Ansatzbreite: 18 mm je Seite
Durchmesser laut Zeichnung: Ø 30,2 / Ø 41 / Ø 108 / Ø 127 / Ø 154 mm
Kupplungs-/Reiblamellen: keine
Vergleichsreferenz: Quaife QDF16N

QUAIFE VERGLEICHSREFERENZ

Der Quaife QDF16N dient als Vergleichsreferenz für diese Differentialausführung.

Die Angabe QDF16N dient ausschließlich zur technischen Zuordnung und als Vergleichsreferenz. Bei dem hier angebotenen Produkt handelt es sich um das Blackline HLF020.

WICHTIGER HINWEIS ZUR KOMPATIBILITÄT

Bei BMW wurden je nach Modell, Motorisierung, Getriebe und Baujahr unterschiedliche Differentialausführungen verwendet. Die Fahrzeugbaureihe allein ist deshalb keine ausreichende Grundlage für die Auswahl.

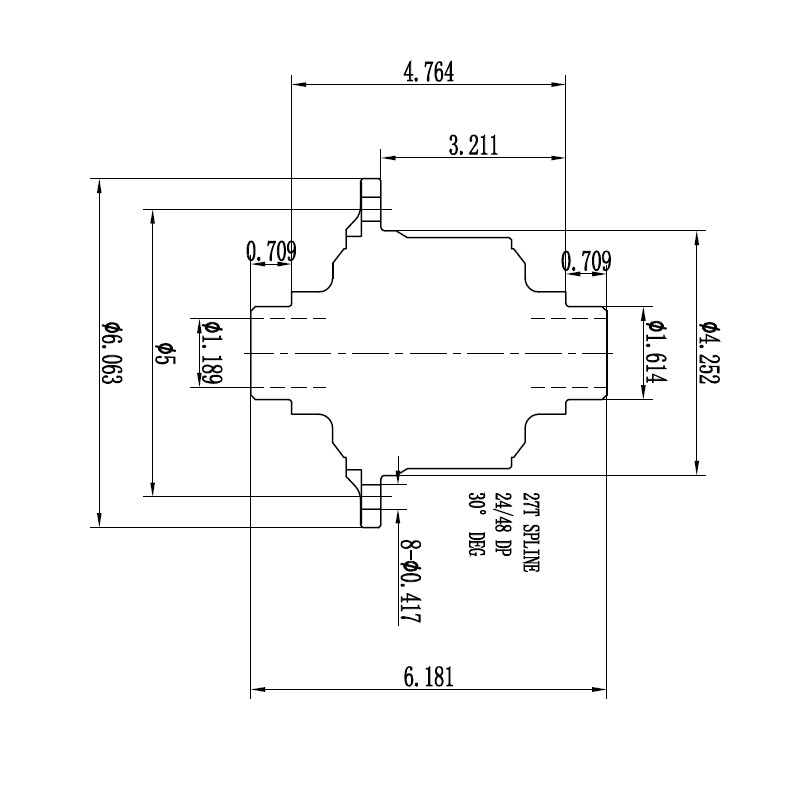

Bitte vor der Bestellung die vorhandene Differentialausführung und die Abmessungen mit der technischen Zeichnung in den Produktbildern vergleichen.
